起源の場所: | 中国 |
ブランド名: | JCX |
証明: | CE ISO |
モデル番号: | 機械を形作るハイウェーのガードレール ロール |
最小注文数量: | 1セット |
---|---|
価格: | according to customer profile drawing, we offer the best price for you |
パッケージの詳細: | 海の価値がある標準パッケージ:40'に固定されるプラスチック フィルムで覆われるgpの容器 |
受渡し時間: | 約40-50仕事日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、 |
供給の能力: | 1ヶ月あたりの10セット |
製品名: | 青い色の機械を形作るフル オートマチックの2つの波の高速ハイウェーのガードレール ロール | 電気電圧: | 380V 50Hz 3phasesまたはカスタマイズされる |
---|---|---|---|
制御システム: | 有名なブランドPLCの制御システム | 原料: | 2-4mmの厚さの電流を通された鋼鉄 |
ローラー材料: | GCr15鋼鉄 | 機械重量: | 12.5T |
次元(l*w*h): | 約15M*1.5M*1.6M | 機械組み立て: | 400H鋼鉄 |
ハイライト: | 機械を形作る4mmのハイウェーのガードレール ロール,機械2波を形作るハイウェーのガードレール ロール |

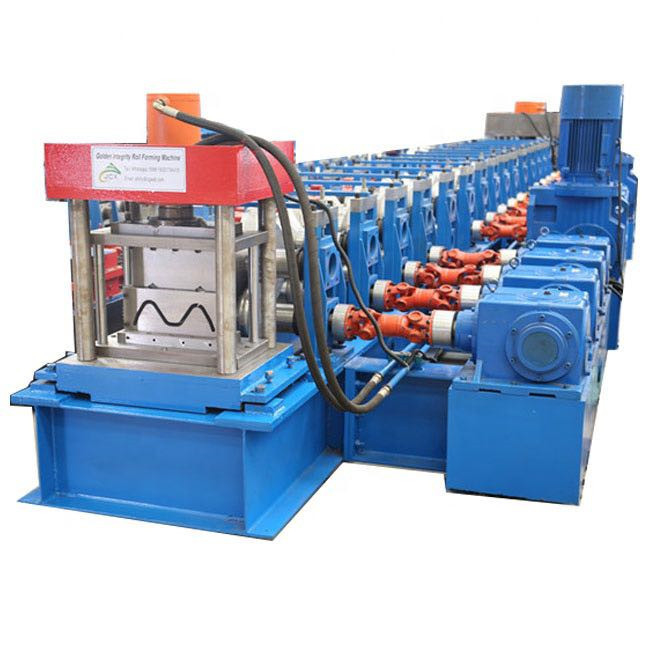

青い色の機械を形作るフル オートマチックの2つの波の高速ハイウェーのガードレール ロール
1. 機械を形作るハイウェーのガードレール ロールの記述
私達はまた機械製造業者を形作るそれ、専門のハイウェーのガードレール ロール示される機械を形作る衝突のガードレールとである
良質wのビーム ガードレールを作り出すために機械を形作る私達の高速冷たい鋼鉄2つのピーク3の波のハイウェーのガードレール ロールはspecifiationsの1台のプロダクト機械鳴った広いののプロダクトを作り出すことができる。ハイウェー2の波および3つの波のガードレールは最も普及している。
2. 生産は機械を形作るハイウェーのガードレール ロールの流れる
Decoilerの→のテーブルを受け取る供給のテーブルの(薄板金はプラットホームの指導によって置かれる) →主要な形成機械→油圧切断システム→
3. 機械を形作るハイウェーのガードレール ロールの技術的詳細
材料:鋼鉄ストリップ | |
装置操作 | 自動的に |
電圧 | バイヤーの条件のAC380/50Hzまたは。 |
シート(mm)の厚さ | 4つのmm以内に |
生産性 | 8- 9m/min |
シャフトの直径 | 95のmm |
主要な構造(mm)の次元 設計の理論的なデータ |
13500mm*1600mm*2000mm |
重量 | 24000キログラム |
ローラーの材料 | 癒やし、クロム染料で染めるGCR15 |
総力(kw) | 66のKW |
油圧装置の力 | 22KW |
主要な形成の中心の力 | 22kw+22KW(cycloidalプラネタリ・ギアの速度減力剤) |
4. 機械を形作るハイウェーのガードレール ロールの主要なコンポーネント
手動Decoiler | 1セット |
供給のテーブル | 1セット |
単位を形作るロール | 1セット |
ポストの切断の単位 | 1セット |
油圧場所 | 1セット |
PLCの制御システム | 1セット |
Reveivingのテーブル | 1セット |
自動油圧Decoileは5トンに耐えることができる
使用法:鋼鉄コイルを支え、turnable方法で伸ばすことを使用する。鋼鉄コイルはコンピュータ キャビネットによって伸びる。
内部の直径: 450-508mm
ある600mmはコイルの最高の幅に耐えることができる
ある5トンは最高のトンに耐えることができる
それのサイズは1700mmx1500mmx1000mmである
Feedingプラットホーム 前に手動カッターを使って
Put原料(鋼鉄 版) 浜 製造し、処理するために、平行プロダクトが端正であることを保証でき、すべては均等性である。機能をの山形鋼を見つけるために知るように装置の規則を参照しなさい。
MAIN形成の中心
プロダクト形および精密を保つためには、溶接されたシートの構造、モーター減力剤ドライブ、ギヤ ボックス伝達、ローラーを浮上する磨く、堅いめっき、熱処理およびgalvanizationalの処置採用する。押されているとき型の方の磨かれた表面そして熱処理はまた形成の版の表面を滑らかおよび印が付いていること容易保つことができる。
ローラーの材料:鋼鉄45#表面に堅いクロムめっきにすること。
主力:22kw+22KW (cycloidalプラネタリ・ギアの速度減力剤)
機械ベッド私達は400m Hの鋼鉄を使用し、本体は鋼板の45mmの厚さである
Hydraulicシステム
それはギヤ車輪の油ポンプによって制御される。油圧オイル タンクへの油圧オイルをカッター機械を切断仕事を始めるために運転するように満たした後、ポンプ。
部品:システムは一組の油圧タンクを、一組の油圧油ポンプ、2つの油圧pipes.and 2の組の電磁気弁含んでいる。
力:22のkw
のために油圧場所をできる働く長い時間、私達取付ける許可しなさい 1つの風ファンの涼しいsysterm、
utomaticせん断システム
それは次元を決定し、ターゲット プロダクトを切るために油圧ドライブおよび自動位置を採用する。
刃の材料:処置を癒やすCr12
部品:それは1組の切削工具、1油圧タンクおよび1のカッター機械を含んでいる。
Computerは制御システムを
それは制御するためにデルタPLCを採用する。ターゲット部分の長さは調節可能であり、それのディジットは調節することができる。計算されたモードに2つのモードがある:自動および手動1つ。システムは作動し易く、使用し易い。
PLCはDelataのインバーターであるデルタ、他の電子部品であるシュナイダーである。
High精密自動カウンター
1つのカウンターは長さ、脈拍を正確に測り、長さを決定する。Omron日本製。
5. プロダクト写真機械を形作る私達のハイウェーのガードレール ロール
機械を形作る6.Ourハイウェーのガードレール ロール
·経験10年以上の10人以上のエンジニアそして10人以上のデザイナー
·私達はプロダクション システムを完了した。そして高く貴重なCNCの粉砕機およびフライス盤を、機械のローラーおよびシャフトを作る持ちなさい。
·私達の機械の保証期間は12か月であり、私達は装置の一生のためのテクニカル サポートを供給し。
·私達にすべての部品の質を点検する専門エンジニアがある。私達は質を確かめるためにあらゆるステップを注意深くする。
7. 機械を形作るハイウェーのガードレール ロールの適用
この機械は金属の屋根シートおよび壁パネルの生産で広く利用されている。
私達の機械は多くの国に輸出される:ルワンダ、タイ、フィリピン、ドバイ、米国、南アフリカ共和国、ペルー、ロシア、サウジ アラビア、マレーシア、インドネシア、等。
8. FAQ
Q.iはよい機械を受け取るか。望まれる私との同じか。
:はい/夫人。私達はあなたのプロフィールのデッサンに従って機械をする。プロフィールのデッサンについて、私達はあなたとあなたの機械を作り出す前に再度確認する。それから機械が終わった後、私達は機械をテストし、あなたが受け取った機械を保証することはよい機械である。機械および次に満足した後あなたにバランスを支払いなさいので。
Q.機械が壊れていればことをするか。
:私達はあらゆる機械の一生の間自由な保証18か月および自由なテクニカル サポートを提供する。壊れた部品が修理できなければ私達は壊れた部品を自由に取り替えるために新しい部品を送ってもいいが明白な費用を独りで支払う必要がある。それが保証期間を越えてあれば問題を解決するために、私達は交渉してもいく装置の一生のためのテクニカル サポートを供給する。
Q.あなたの支払の言葉は何であるか。
:1:私達は沈殿物として30% T/Tおよびバランスとして出荷する前に70% T/Tを受け入れる。
2:私達は一覧で100% L/Cを受け入れる
3:私達はウェスタン・ユニオンの支払を受け入れる。
4:あなたが支払いたいと思う他の支払の言葉は私に知らせれば私は点検し、答える。
